Izaje más pesado.
Misma familia.
La serie 6600 / 8800 ofrece a los equipos una capacidad de izaje de 6,600 a 8,800 lb en una grúa pórtico de aluminio portátil que comparte su familia de carros con la serie 11000. La mayoría de estas grúas pórtico pueden ensamblarse del suelo hacia arriba por 1–4 personas con herramientas estándar y luego rodarse con carga para posicionar el izaje justo donde hace falta. El mismo enfoque modular eme — hasta un techo de capacidad de 4 toneladas.
- ASME B30.17 Grúas y monorrieles
- CSA B167 Grúas viajeras
- Aluminum Design Manual (ADM) Diseño estructural en aluminio (EE. UU.)
- CSA S157 Diseño de resistencia en aluminio
Elija su modelo
Tres configuraciones sobre la viga estándar de 15 pies — la R-15 cubre el rango de izaje de 106 a 154 pulg, la XT-15 se extiende hacia las instalaciones de altura media, y la 6600/8800 MAX alcanza 136–216 pulg para los montajes más altos. La MAX está disponible tanto a 6,600 lb (3 toneladas) como a 8,800 lb (4 toneladas): chasis y dimensiones idénticos — la versión de 8,800 lb pesa 885 lb ensamblada contra 875 lb. Gire el modelo a la derecha mientras lee.
Los pesos y dimensiones de la R-15, XT-15 y MAX están verificados contra el resumen actual de especificaciones de grúas pórtico de aluminio eme. La 6600/8800 MAX está disponible a 6,600 lb (3 toneladas) o 8,800 lb (4 toneladas) — chasis y dimensiones idénticos; la versión de 8,800 lb pesa 885 lb ensamblada contra 875 lb. Rango de izaje = altura mín./máx. hasta el ojal de izaje. Altura máx. = altura máxima de la parte superior del carro. El peso ensamblado excluye el carro de viga. Viga principal: extrusión-cajón exclusiva estándar 3×12 en aluminio 6061-T6 diseñada para el servicio de izaje; las longitudes de viga más largas pasan a una viga especializada más grande. Cada diseño de la serie 6600 / 8800 se califica mediante una prueba al 150 % de la carga en el plano sellado por un ingeniero; cada unidad de producción se prueba luego al 125 % de la capacidad nominal antes del envío y se entrega con un certificado de prueba.
El modelo 3D mostrado es una serie 6600 / 8800. Alterne entre las posiciones elevada y baja, consulte el diagrama de anatomía, o reproduzca el video para ver el ciclo de ajuste de altura.
Donde la 6600 demuestra su valor.

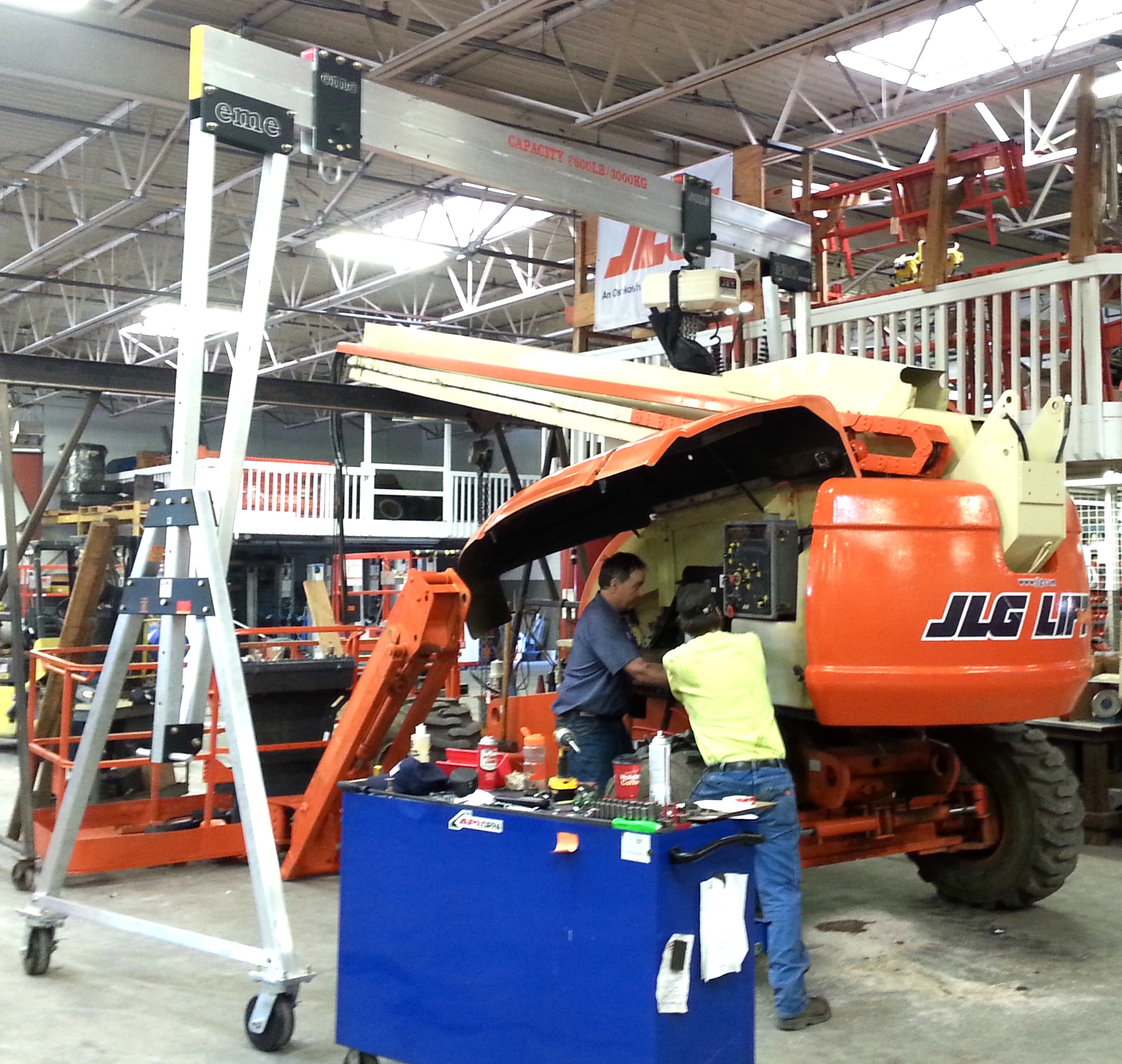

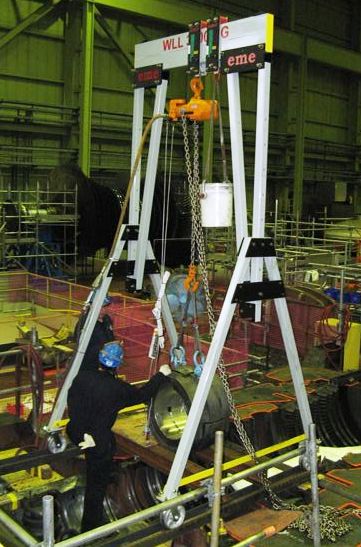

La capacidad de 6,600 lb cubre los izajes que la mayoría de las obras realmente necesitan en la categoría superior — bombas, motores, tableros, componentes de generadores, bahías de mantenimiento de equipo, trabajo industrial en izaje en tándem. Lo suficientemente resistente para soportar lo que se encuentra en obras industriales, de servicios públicos e instalaciones reguladas; lo suficientemente ligera para rodar hasta el espacio de trabajo donde se requiera. Haga clic en una foto para verla más grande.
Diseñada para el ensamblaje del suelo hacia arriba con una cuadrilla pequeña
La mayoría de las grúas pórtico de serie 6600 / 8800 pueden ensamblarse del suelo hacia arriba por una cuadrilla pequeña con herramientas estándar, con el apoyo de un montacargas donde acelere el montaje o reduzca el esfuerzo de manejo. El sistema está diseñado para un ensamblaje práctico en obra conservando la movilidad con carga que se espera de las grúas pórtico eme.
Montaje con cuadrilla pequeña
La mayoría de las configuraciones de la serie 6600 / 8800 pueden ensamblarse del suelo hacia arriba con una cuadrilla pequeña, herramientas estándar y el apoyo de un montacargas cuando se requiera.
Compatible con equipo de planta
Use un montacargas o equipo de planta comparable para acelerar el montaje de los modelos más altos, las vigas más largas o el uso de flota de alta frecuencia.
Rueda totalmente cargada
Reposicione la serie 6600 / 8800 con la carga en su lugar, sobre superficies niveladas adecuadas y conforme al manual del operador — sin descargar, reaparejar y volver a levantar entre posiciones.
Familia de carros compartida
La serie 6600 / 8800 usa una familia de carros compartida con la serie 11000, lo que simplifica la capacitación, las refacciones y el soporte de flota en las configuraciones compatibles de grúas pórtico eme.
Diseñada, soldada y probada con carga para Norteamérica
Cada grúa pórtico de serie 6600 / 8800 eme está diseñada según ASME B30.17 (grúas y monorraíles), CSA B167 (grúas viajeras), el Aluminum Design Manual (ADM) y CSA S157 (diseño de estructuras de aluminio en Canadá). Toda la estructura de aluminio soldada se produce bajo certificación CSA W47.2 — la certificación de tercera parte del Bureau canadien de soudage para el soldeo por fusión del aluminio. Cada diseño de la serie 6600 / 8800 se califica mediante una prueba al 150 % de la carga documentada en el plano sellado por un ingeniero. Cada unidad de producción se prueba luego al 125 % de la capacidad nominal antes del envío y se entrega con un certificado de prueba.
Otras capacidades de la línea.
Más ligera. 1–2 personas, 2 llaves, herramientas estándar para el montaje.
Menor →Capacidad 2 toneladas. Seis modelos que cubren alturas de izaje de 5 pies 6 pulg a 16 pies 5 pulg.
Menor →Está aquí. Tres modelos — R-15, XT-15 y la 6600/8800 MAX (3 o 4 toneladas).
Serie actualIzaje robusto de 5 toneladas. Comparte la familia de carros con la serie 6600 / 8800.
Mayor →Cima de la línea. Capacidad 10 toneladas en una grúa pórtico de aluminio portátil — el producto insignia de la línea eme.
La mayor →Configure su grúa pórtico de serie 6600 / 8800.
Indíquenos su carga, su altura de izaje, su alcance de viga y su obra. Lo orientaremos hacia el modelo correcto de la serie 6600 / 8800 y responderemos en un día hábil con precio y disponibilidad.
