Izaje robusto.
Mismo sistema modular.
La serie 11000 ofrece a los equipos una capacidad de izaje de 11,000 lb / 5 toneladas en una grúa pórtico de aluminio portátil diseñada para el izaje industrial serio, la movilidad con carga y el montaje asistido por montacargas, dos pernos por lado. La serie 11000 comparte una familia de carros con la serie 6600 utilizando vigas homologadas para su capacidad de 5 toneladas. El mismo enfoque modular eme. Capacidad real de 5 toneladas.
Elija su modelo 11000
Dos modelos estándar, diferenciados por la longitud de viga. Cada grúa pórtico de serie 11000 lleva la misma capacidad nominal de 11,000 lb / 5 toneladas en la configuración R — elija el alcance de 15 pies para el trabajo de menor distancia o el de 25 pies para una cobertura más amplia en obra. Gire el modelo a la derecha mientras lee.
Pesos, rangos de izaje y dimensiones verificados contra el resumen actual de especificaciones de grúas pórtico de aluminio eme. Rango de izaje = altura mín./máx. hasta el ojal de izaje. Altura máx. = altura máxima de la parte superior del carro. El peso ensamblado excluye el carro de viga. Viga principal: extrusión-cajón exclusiva estándar 3×12 en aluminio 6061-T6 diseñada para el servicio de izaje; las longitudes de viga más largas pasan a una viga especializada más grande. Cada diseño de la serie 11000 se califica mediante una prueba al 150 % de la carga en el plano sellado por un ingeniero; cada unidad de producción se prueba luego al 125 % de la capacidad nominal antes del envío y se entrega con un certificado de prueba.
El modelo 3D mostrado es una serie 11000. Alterne entre las posiciones elevada y baja, consulte el diagrama de anatomía, o reproduzca el video para ver el ciclo de ajuste de altura.
Diseñada para un montaje más fácil
Nuestras grúas pórtico modulares de aluminio están diseñadas para un montaje sencillo desde el suelo, lo que reduce la complejidad de la instalación para que su cuadrilla se concentre en el izaje.
Todas las configuraciones de la serie 11000 se montan con un montacargas o equipo de planta comparable, dos pernos por lado, para un despliegue más rápido y un esfuerzo de manejo reducido. El sistema está diseñado para un ensamblaje práctico en obra conservando la movilidad con carga que se espera de las grúas pórtico eme.
Montaje con montacargas estándar
Todas las configuraciones de la serie 11000 se montan con un montacargas o equipo de planta comparable, dos pernos por lado, para un despliegue más rápido en obra y un esfuerzo de manejo reducido.
Longitudes de viga configurables
La longitud de viga se especifica según el alcance de la obra, con cada viga homologada para la capacidad y la configuración de la serie 11000.
Rueda totalmente cargada
Reposicione la serie 11000 con la carga en su lugar, sobre superficies niveladas adecuadas y conforme al manual del operador — sin descargar, reaparejar y volver a levantar entre posiciones.
Familia de carros compartida
La serie 11000 usa una familia de carros compartida con la serie 6600, lo que simplifica la capacitación, las refacciones y el soporte de flota en las configuraciones compatibles de grúas pórtico eme.
Donde la 11000 demuestra su valor.

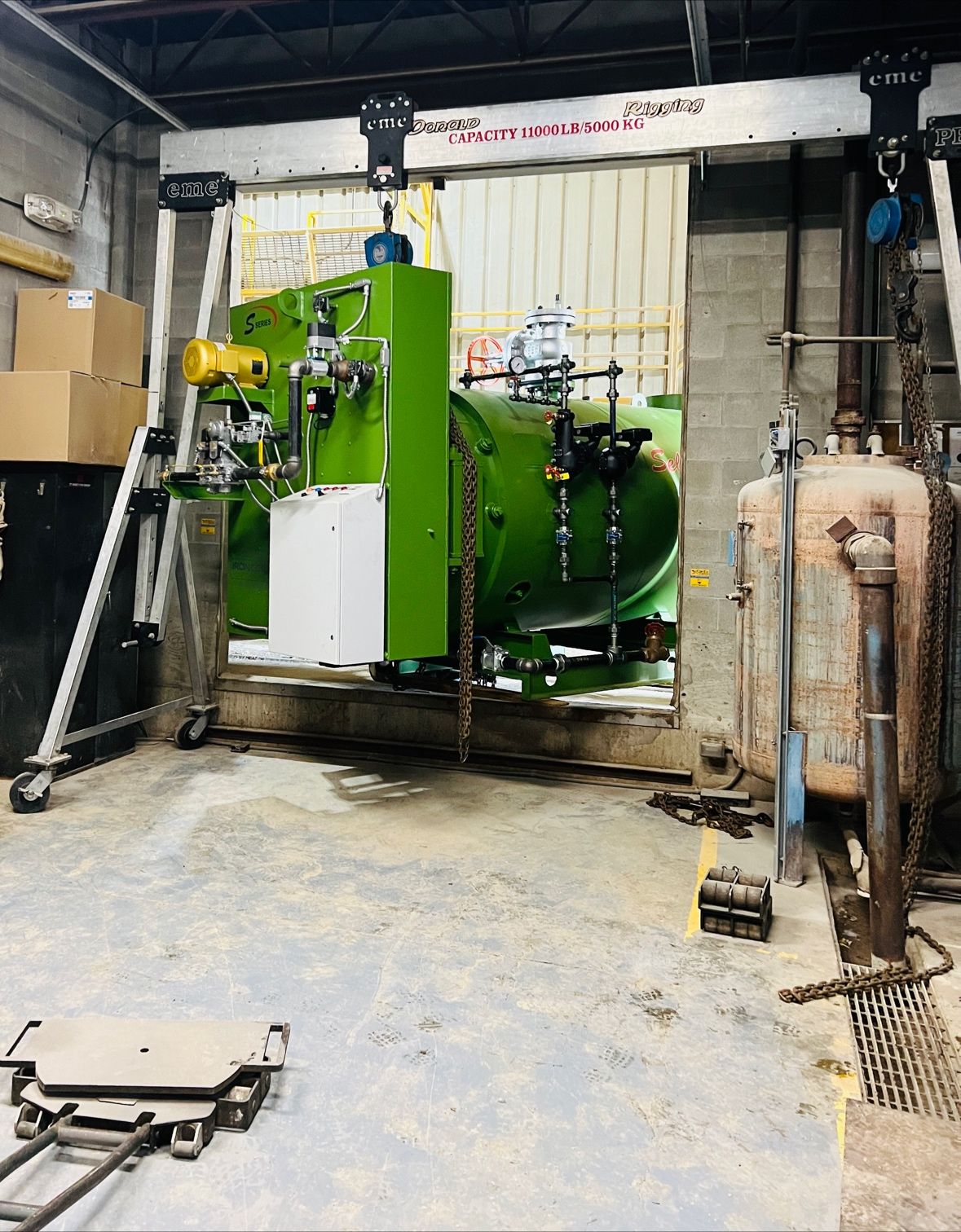

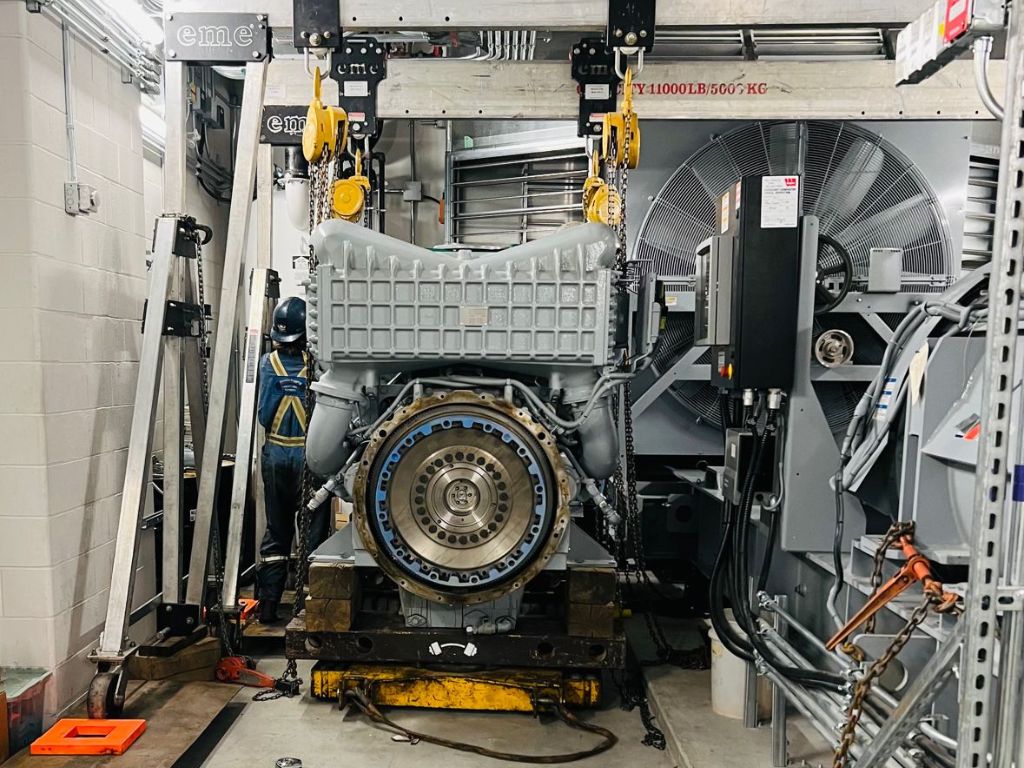

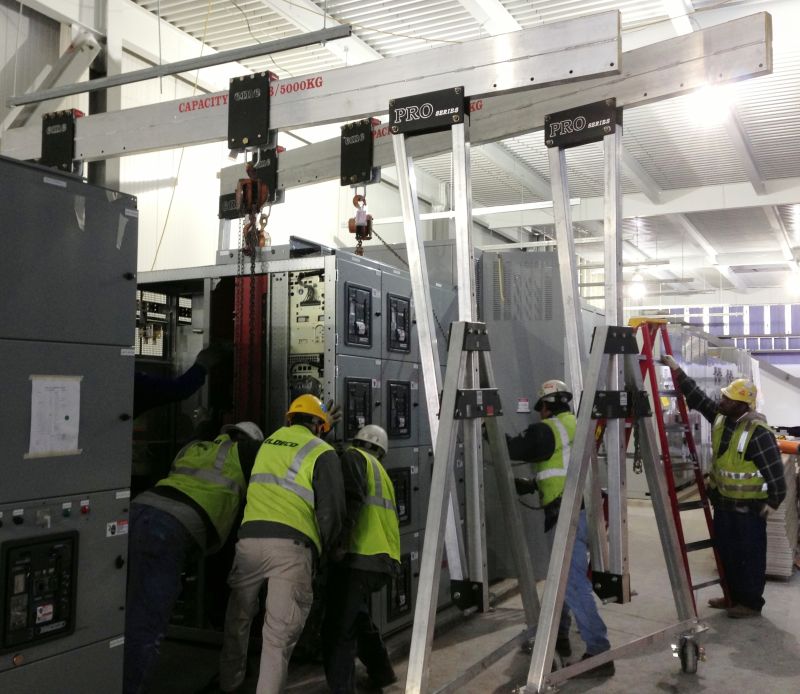

La serie 11000 carga lo que las grúas pórtico portátiles más pequeñas no pueden — extracciones de motores, colocaciones de tableros, instalaciones de equipos de proceso grandes, manejo de componentes industriales en izaje en tándem. Lo suficientemente resistente para la categoría superior del trabajo de servicios públicos, generación de energía y mantenimiento mecánico; aún rueda con carga sobre superficies niveladas preparadas. Haga clic en una foto para verla más grande.
Un sistema de izaje completo.
Lo que incluye cada grúa pórtico serie 11000. Solo agregue un polipasto.
Todo lo que aparece abajo está incluido en el precio inicial de $13,508 USD.
- Dos patas en AEl juego de patas, con plano sellado por un ingeniero, que soporta la capacidad nominal de 11,000 lb.
- Viga superiorViga cajón de aluminio, con la capacidad nominal de su clase.
- Carro de vigaAcorde al perfil de la viga. Incluido, no es un accesorio adicional.
- Eslabón maestro de izajeEn el carro, listo para el gancho de su polipasto.
- Cuatro ruedas giratorias con bloqueoCada una bloquea tanto el giro como el rodamiento.
- Herrajes de ensambleDos pernos por lado sujetan la viga a las patas.
- Plano sellado por un ingenieroPara la configuración que usted ordene.
- Certificado de pruebaPrueba de carga al 125% de la capacidad nominal antes del envío.
No incluido: el polipasto. La grúa acepta cualquier polipasto de suspensión por gancho superior. El flete se cotiza según su dirección de entrega.
- ASME B30.17 Grúas y monorrieles
- CSA B167 Grúas viajeras
- Aluminum Design Manual (ADM) Diseño estructural en aluminio (EE. UU.)
- CSA S157 Diseño de resistencia en aluminio
Cada grúa pórtico de serie 11000 eme está diseñada según ASME B30.17 (grúas y monorraíles), CSA B167 (grúas viajeras), el Aluminum Design Manual (ADM) y CSA S157 (diseño de estructuras de aluminio en Canadá). Soldadura de aluminio realizada por una empresa certificada por el Canadian Welding Bureau (CWB) conforme a la norma CSA W47.2. Cada diseño de la serie 11000 se califica mediante una prueba al 150 % de la carga documentada en el plano sellado por un ingeniero. Cada unidad de producción se prueba luego al 125 % de la capacidad nominal antes del envío y se entrega con un certificado de prueba.
Ver la referencia de normas→
Otras capacidades de la línea.
La línea eme se extiende de 1,100 lb a 22,000 lb. Cada serie tiene su propio modo de montaje y su historia de componentes compartidos — la 11000 comparte la familia de carros con la 6600; la 22000 es su propia categoría autónoma.
Más ligera. 1–2 personas, 2 llaves, herramientas estándar para el montaje.
Menor →Capacidad 2 toneladas. Seis modelos, ensamblaje del suelo hacia arriba con cuadrilla pequeña.
Menor →Comparte la familia de carros con la serie 11000. Tres modelos — R-15, XT-15, MAX-15.
Menor →Está aquí. Dos modelos — 11000R-15 y 11000R-25.
Serie actualProducto insignia de 10 toneladas. Arquitectura autónoma — su propia familia de carros, distinta de la 11000.
Mayor →Configure su grúa pórtico de serie 11000.
Indíquenos su carga, su altura de izaje, su alcance de viga y su obra. Lo orientaremos hacia el modelo correcto de la serie 11000 y responderemos en un día hábil con precio y disponibilidad.
