Ligera.
Cargada.
Probada.
La serie 4400 ofrece a los equipos una capacidad de izaje de 4,400 lb en una grúa pórtico de aluminio portátil diseñada para un montaje rápido, movilidad con carga y versatilidad en obra. Seis modelos estándar cubren alturas de izaje de 5 pies 6 pulg a 16 pies 5 pulg, con longitudes de viga de 6 a 30 pies. La mayoría de las grúas pórtico de serie 4400 pueden ensamblarse del suelo hacia arriba por 1–3 personas con herramientas estándar y luego rodarse con carga para posicionar el izaje justo donde hace falta.
- ASME B30.17 Grúas y monorrieles
- CSA B167 Grúas viajeras
- Aluminum Design Manual (ADM) Diseño estructural en aluminio (EE. UU.)
- CSA S157 Diseño de resistencia en aluminio
Elija el modelo 4400 adecuado al izaje
Comience por la altura de izaje y el alcance de viga requeridos en la obra. Cada modelo estándar de la serie 4400 lleva la misma capacidad nominal de 4,400 lb. Longitudes de viga disponibles de 6 a 30 pies — la tabla presenta las seis configuraciones estándar. ¿Necesita otra altura, longitud de viga o una opción específica al sitio? Hay configuraciones a la medida disponibles para los requisitos específicos del proyecto. Gire el modelo a la derecha mientras lee.
| Modelo | Longitud de viga | Altura de izaje (ojal de izaje) | Claro libre | Mín./máx. sobre el carro | Distancia entre ruedas | Peso |
|---|---|---|---|---|---|---|
| 4400M-10 | 10 pies | 66–90 pulg | 7 pies | 82–106 pulg | 48 pulg | 275 lb |
| 4400R-10 | 10 pies | 82–122 pulg | 7 pies | 98–138 pulg | 65 pulg | 335 lb |
| 4400T-15 | 15 pies | 98–138 pulg | 12 pies | 114–154 pulg | 66 pulg | 365 lb |
| 4400XT-15 | 15 pies | 120–176 pulg | 12 pies | 135–191 pulg | 85 pulg | 400 lb |
| 4400HELI-15 | 15 pies | 135–191 pulg | 12 pies | 150–207 pulg | 85 pulg | 480 lb |
| 4400MAX-15 | 15 pies | 133–197 pulg | 12 pies | 149–213 pulg | 106 pulg | 635 lb |
- Plano sellado por un ingeniero — diseño calificado al 150 % de la carga nominal
- Certificado de prueba de carga — 125 % de la carga nominal, por unidad
- Manual del operador + instrucciones de ensamblaje
- Certificación de soldadura CSA W47.2
- Ruedas neumáticas — protegen techos o superficies frágiles
- Kit de ajuste de altura — alturas de izaje a la medida
- Marco de transporte de acero — movimiento entre sitios
- Viga dividida — izajes de acceso restringido
- Eagle Beam — viga de izaje de aluminio
El modelo 3D mostrado es una serie 4400. Alterne entre las posiciones elevada y baja, o reproduzca el video para ver el ciclo de ajuste de altura.
Donde la 4400 demuestra su valor.

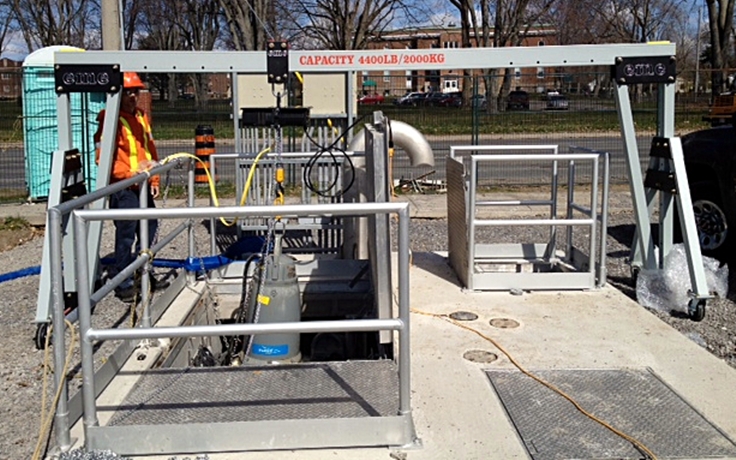

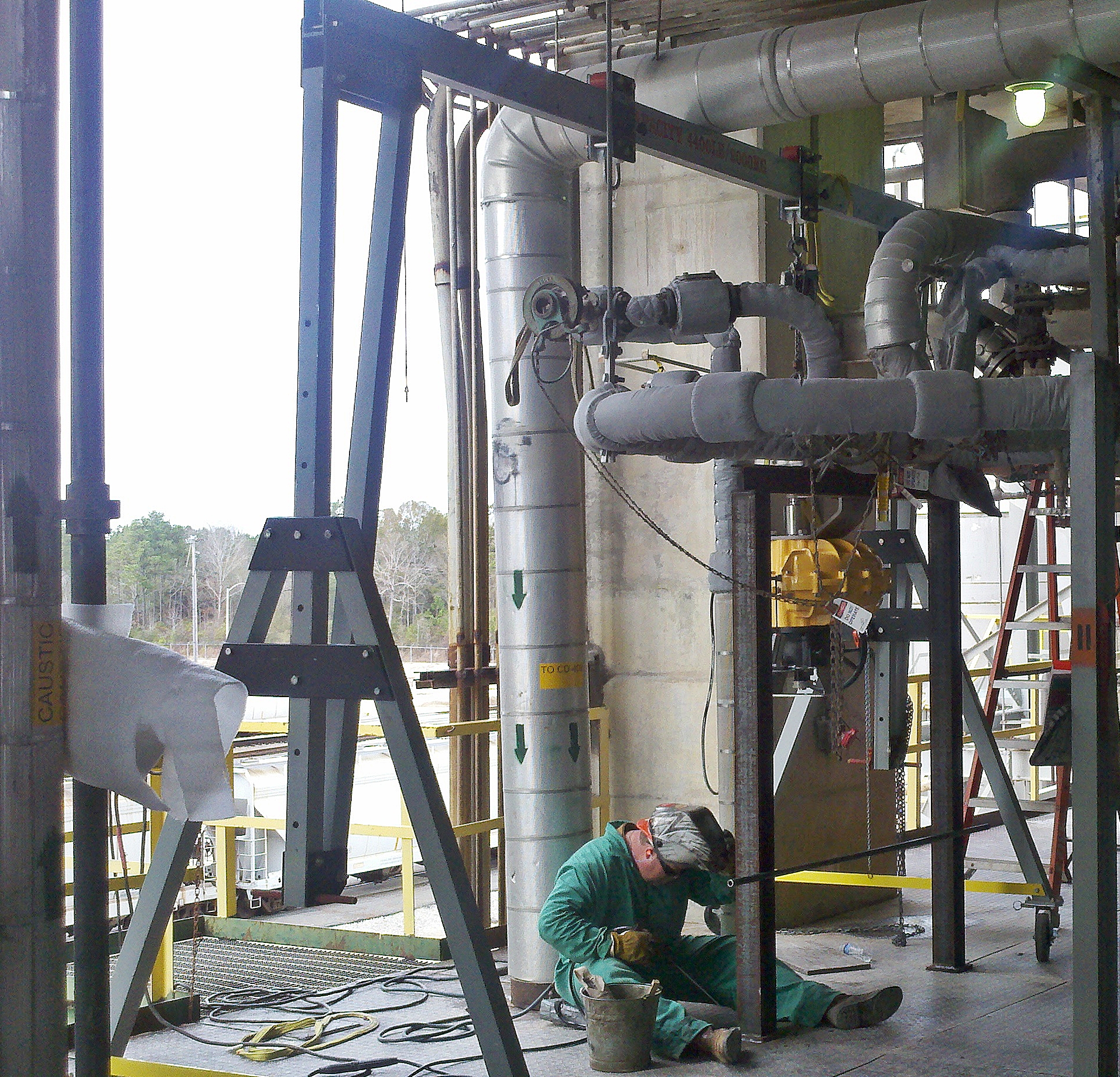

La capacidad de 4,400 lb cubre los izajes que la mayoría de las obras realmente necesitan. Lo suficientemente ligera para moverse por instalaciones terminadas y zonas de acceso restringido; lo suficientemente resistente para manipular bombas, motores, válvulas y tableros una vez en su sitio. Haga clic en una foto para verla más grande.
Diseñada para el ensamblaje del suelo hacia arriba por 1–3 personas
La mayoría de las grúas pórtico de serie 4400 pueden ensamblarse del suelo hacia arriba por 1–3 personas con herramientas estándar. Para las alturas de izaje más elevadas, las vigas más largas o un montaje más rápido, un montacargas o equipo de planta estándar puede facilitar el ensamblaje y reducir el esfuerzo de manejo.
Montaje por 1–3 personas
La mayoría de las configuraciones de la serie 4400 pueden ensamblarse del suelo hacia arriba con una cuadrilla pequeña y herramientas estándar.
Compatible con equipo de planta
Use un montacargas o equipo de planta comparable para acelerar el montaje de los modelos más altos, las vigas más largas o el uso de flota de alta frecuencia.
Rueda totalmente cargada
Reposicione la serie 4400 con la carga en su lugar, sobre superficies niveladas adecuadas y conforme al manual del operador — sin descargar, reaparejar y volver a levantar entre posiciones.
Familia de carros compartida
Cada modelo de serie 4400 usa el mismo carro de viga compartido entre las líneas 1100, 2200 y 4400 — once grúas en una sola plataforma de carro. Capacite una vez, almacene un solo estante de refacciones, intercambie piezas entre configuraciones.
Diseñada, soldada y probada con carga para Norteamérica
Cada grúa pórtico de serie 4400 eme está diseñada según ASME B30.17 (grúas y monorraíles), CSA B167 (grúas viajeras), el Aluminum Design Manual (ADM) y CSA S157 (diseño de estructuras de aluminio en Canadá). Toda la estructura de aluminio soldada se produce bajo certificación CSA W47.2 — la certificación de tercera parte del Bureau canadien de soudage para el soldeo por fusión del aluminio. Cada diseño de la serie 4400 se califica mediante una prueba al 150 % de la carga documentada en el plano sellado por un ingeniero. Cada unidad de producción se prueba luego al 125 % de la capacidad nominal antes del envío y se entrega con un certificado de prueba.
Otras capacidades de la línea.
La más ligera de la línea. 235 lb ensamblada — misma familia de carros.
Menor →El rango de izaje más amplio — 66 pulg a 252 pulg. Misma familia de carros.
Menor →Está aquí. Seis modelos, alturas de izaje de 5 pies 6 pulg a 16 pies 5 pulg.
Serie actualCapacidad 3 toneladas. Comparte la familia de carros con la serie 11000.
Mayor →Izaje robusto de 5 toneladas. Comparte la familia de carros con la serie 6600.
Mayor →Cima de la línea. Capacidad 10 toneladas en una grúa pórtico de aluminio portátil — el producto insignia de la línea eme.
La mayor →Configure su grúa pórtico de serie 4400.
Indíquenos su carga, su altura de izaje, su alcance de viga y su obra. Lo orientaremos hacia el modelo correcto de la serie 4400 y responderemos en un día hábil con precio y disponibilidad.
